Yapısal Çelik Profil: Kesitler, Boyutlar ve Hesaplama Rehberi
Yapı ve imalat sektörünün temel taşı olan **çelik profiller**, yüksek mukavemet ve esneklik sunarak projelerin güvenliğini ve ömrünü doğrudan etkiler. Bu teknik rehber, en yaygın kullanılan profil kesitlerinden standart boyutlara, malzeme kalitelerinden güncel piyasa değerlerine kadar tüm kritik bilgileri kapsamaktadır. Doğru profil seçimi, yapısal bütünlüğü sağlarken maliyet yönetiminde de kilit rol oynar.

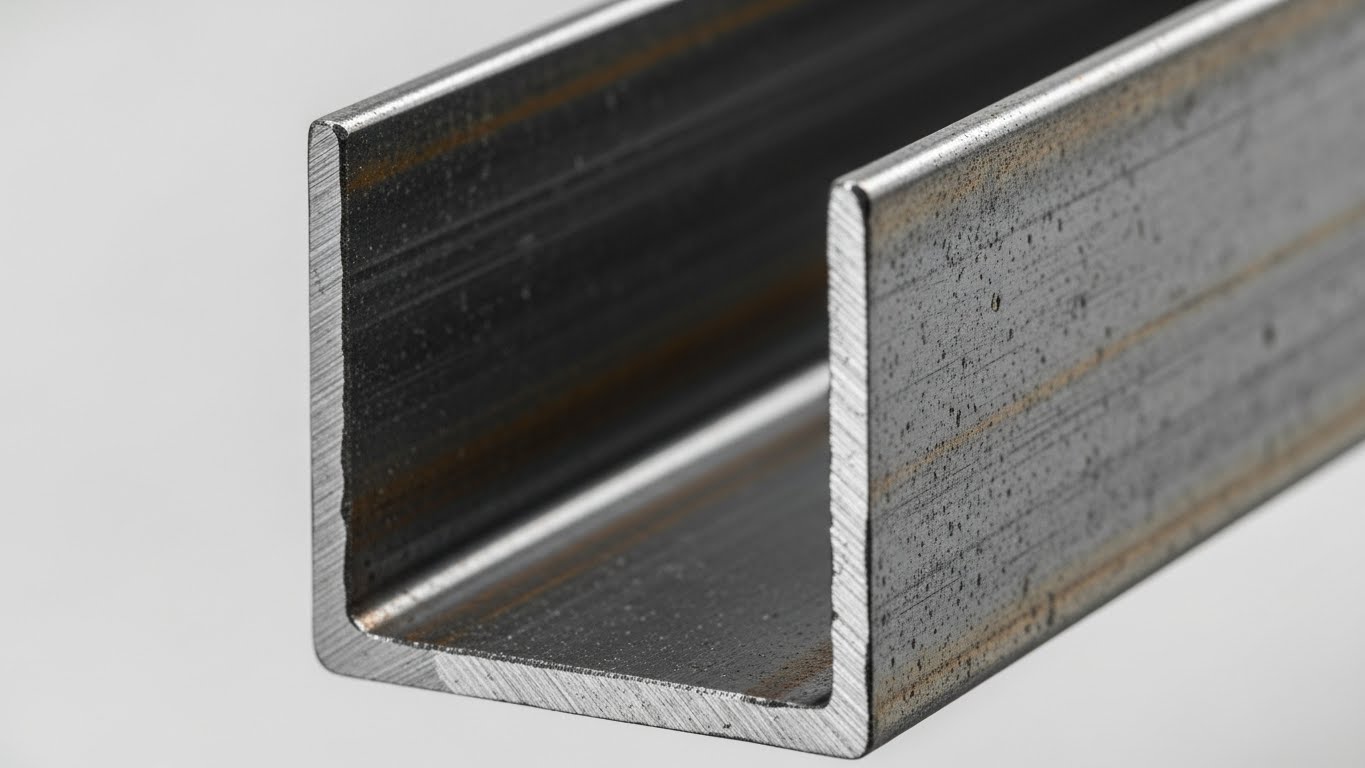

1. Başlıca Çelik Profil Kesit Çeşitleri
Çelik profiller, kullanım amaçlarına göre farklı geometrik kesitlerde üretilir. Her kesit tipi, belirli bir yük taşıma, bükülme direnci ve burkulma mukavemeti ihtiyacına cevap verir.
Dikdörtgen ve Kare Kutu Profiller
En çok tercih edilen yapısal elemanlardır. Kutu profiller, kapalı kesitleri sayesinde eksenel yüklere ve burkulmaya karşı yüksek direnç gösterir. Mimari estetik ve tesisat geçişlerinde de sıklıkla kullanılır.
I ve H Kesit Profiller (IPE, HEA, HEB Serisi)
Yapısal çerçevelerin, kolonların ve kirişlerin vazgeçilmezidir. Özellikle bükülme momentine karşı üstün performans sergilerler. Kanat genişliği ve et kalınlığı, profilin taşıma kapasitesini belirler.
- IPE Profil: Daha hafif ve ince kanatlı standart I kesit.
- HEA Profil: Geniş kanatlı (H-tipi) ve daha hafif seri.
- HEB Profil: Geniş kanatlı ve daha ağır, maksimum mukavemet sağlayan seri.

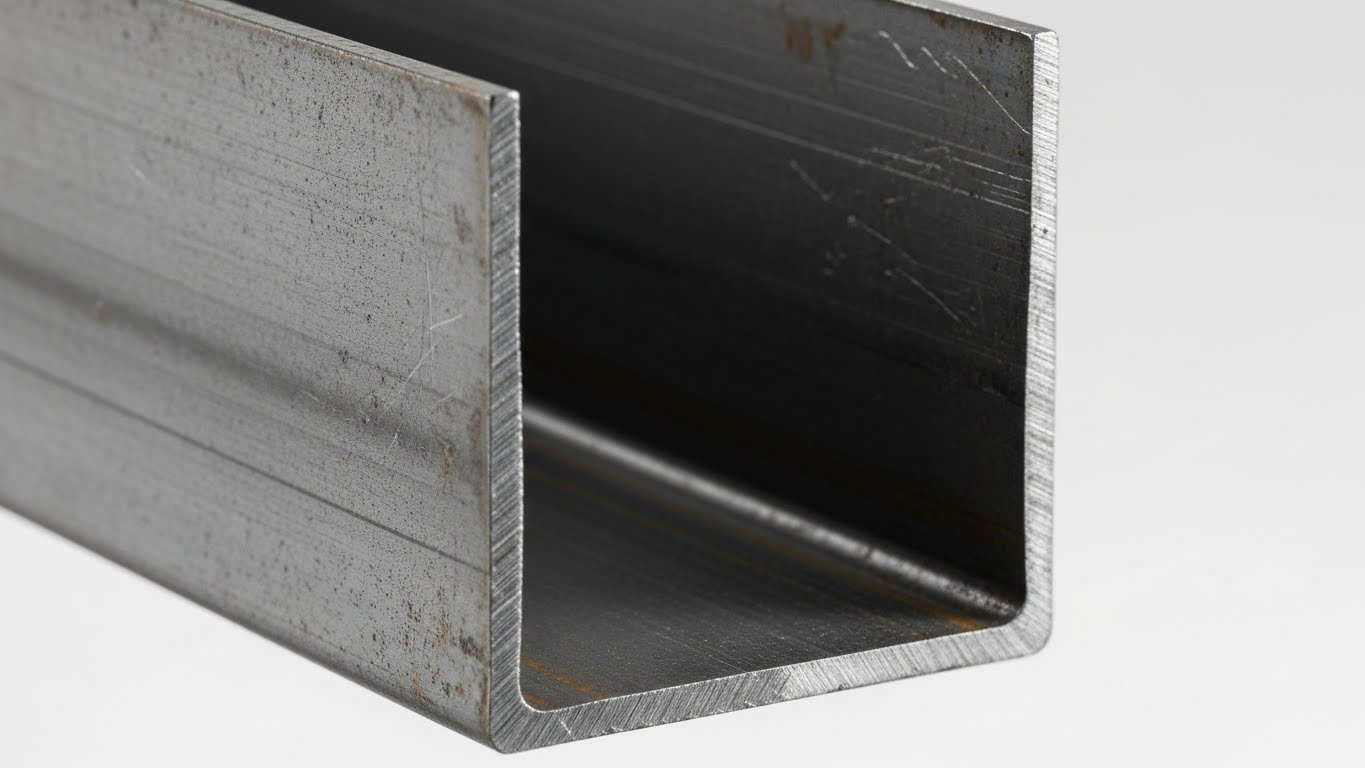

NPU ve NPI Profiller (U ve I Kesit)
Daha geleneksel yapım yöntemlerinde ve basit kiriş sistemlerinde kullanılır. NPU (U Kesit), genellikle yatay taşıyıcılarda ve lentolarda tercih edilir.
2. Standart Boyutlar ve Ağırlık Tablosu (6 Metre Boy)
Çelik profiller standart olarak 6 metre veya 12 metre boylarda tedarik edilir. Aşağıdaki tablo, sanayide en çok talep gören bazı kesitlerin 6 metrelik standart boya göre tahmini ağırlıklarını ve yaklaşık birim fiyatlarını (Piyasa ortalaması: 900 USD/Ton) göstermektedir.
| Kesit Tipi | Ebat (mm x mm) | Et Kalınlığı (mm) | Birim Ağırlık (kg/m) | 6 Metre Ağırlığı (kg) | Tahmini Adet Fiyatı (USD) |
|---|---|---|---|---|---|
| Kutu Profil | 50 x 50 | 2.00 | 2.92 | 17.52 | $ 17.50 |
| Kutu Profil | 100 x 50 | 3.00 | 6.36 | 38.16 | $ 38.00 |
| Köşebent | 50 x 50 | 5.00 | 3.77 | 22.62 | $ 22.50 |
| NPU | 80 mm | 5.0 / 7.0 | 8.64 | 51.84 | $ 51.50 |
| IPE | 140 mm | 4.7 / 7.6 | 12.90 | 77.40 | $ 77.00 |

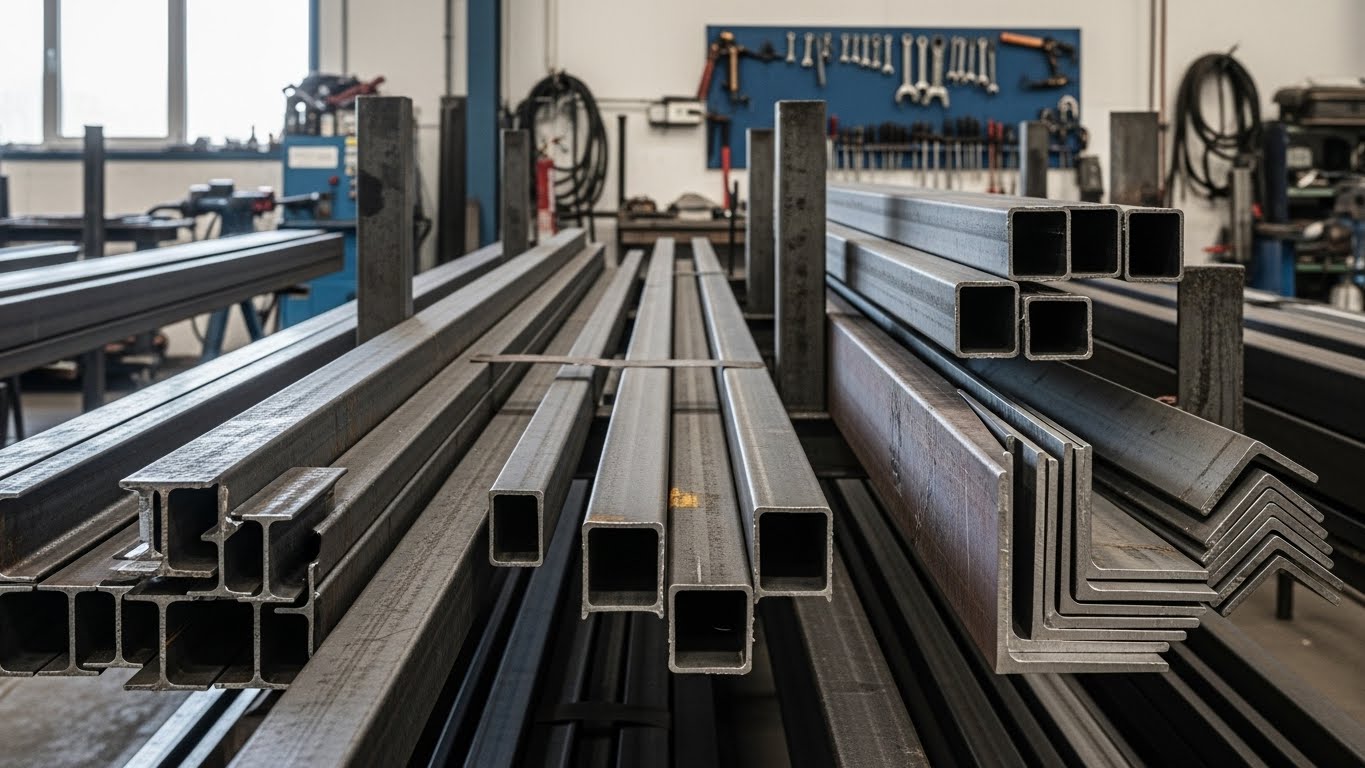

3. Çelik Kaliteleri ve Mukavemet Sınıfları
Projelerde kullanılan çeliğin kalitesi, yapının taşıyabileceği yükü ve malzemenin esnekliğini belirler. EN standartlarına göre en yaygın kullanılan yapısal çelik kaliteleri şunlardır:
S235JR (En Yaygın Ticari Kalite)
Minimum akma mukavemeti 235 N/mm²’dir. Genellikle basit imalat, korkuluklar ve ikincil yapısal elemanlarda kullanılır. Kaynaklanabilirlik özellikleri yüksektir.
S275JR ve S355JR (Yüksek Mukavemetli Yapısal Kaliteler)
S355JR, minimum 355 N/mm² akma mukavemeti sunar. Özellikle büyük açıklıklı çelik yapılarda, köprülerde ve ağır makine şaselerinde malzeme tasarrufu sağlamak için tercih edilir.

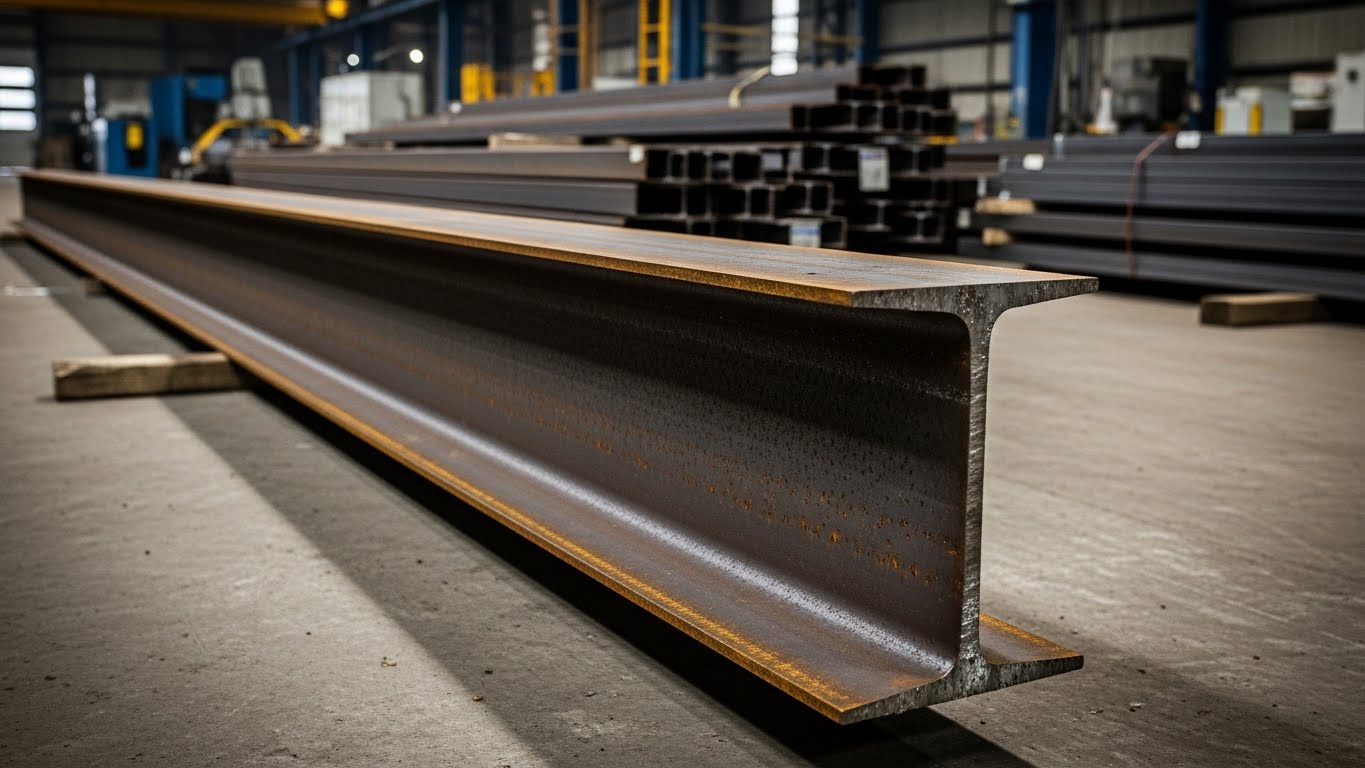

4. Çelik Profil Taşıma Kapasitesi Hesaplama
Bir profilin taşıma kapasitesi, sadece kesit alanına değil, aynı zamanda eğilme direnci (atalet momenti – $I_x, I_y$) ve kesit modülüne ($W_x, W_y$) bağlıdır. Bu değerler, yapısal analiz için hayati öneme sahiptir.
Profil Metraj ve Ağırlık Hesaplayıcı
Seçtiğiniz profil tipine göre toplam ağırlık ve yaklaşık maliyetinizi hesaplayın.
5. Hızlı Teklif ve Sipariş İşlemleri
Projenizin gerektirdiği yapısal çelik profilleri (Kutu, NPI, IPE, Köşebent) güncel piyasa koşullarına uygun, tonajlı veya adet bazlı olarak stoklarımızdan hemen temin edebilirsiniz. Malzeme kesim ve boyama hizmetlerimiz ile birlikte projenize hazır teslimat yapmaktayız.
